ESCANEADO LÁSER 3D
DE ALTA PRECISIÓN
Capturamos la realidad con precisión milimétrica
En Diedro Análisis Técnicos realizamos levantamientos mediante escáner láser 3D, obteniendo una representación tridimensional precisa y detallada de edificios, estructuras, instalaciones industriales, infraestructuras y terrenos.
El escáner registra millones de puntos del entorno para generar una nube de puntos 3D medible, que constituye una reproducción geométrica del estado real del elemento levantado.
Esta información puede utilizarse directamente para mediciones y análisis o como base para generar planos CAD, plantas, secciones, alzados, modelos 3D, documentación As-Built y modelos BIM.
¿QUÉ ES EL ESCANEADO LÁSER 3D?
El escáner láser mide de forma automática la posición tridimensional de los elementos que se encuentran en su campo de visión.
Mediante diferentes posiciones de escaneo se captura la geometría del entorno y posteriormente se integran los datos para obtener una nube de puntos tridimensional completa y precisa.
Frente a una medición convencional punto a punto, el escaneado 3D permite registrar una enorme cantidad de información geométrica en campo, conservando además datos que pueden ser consultados y medidos posteriormente sin necesidad de volver a realizar determinadas mediciones.
ESCÁNER 3D + TOPOGRAFÍA
La precisión del escáner con control topográfico
En Diedro no entendemos el escáner láser como una tecnología aislada, de hecho nuestro láser escáner es también estación total robotizada y combinamos el escaneado 3D conGNSS y redes de bases y puntos de control topográfico.
Esto nos permite comprobar la geometría del levantamiento, controlar posibles desviaciones y trabajar dentro del sistema de coordenadas requerido por el proyecto.
Escaneado 3D + control topográfico = información tridimensional precisa y georreferenciada.
APLICACIONES DEL ESCANEADO LÁSER 3D
🏢 EDIFICIOS Y ARQUITECTURA
Levantamiento del estado actual de edificios, fachadas, interiores y elementos constructivos.
Especialmente útil en proyectos de reforma, rehabilitación y documentación de edificios existentes.
🏭 INDUSTRIA E INSTALACIONES
Captura tridimensional de instalaciones industriales, estructuras, tuberías, maquinaria y espacios complejos.
Permite disponer de una representación precisa del estado actual antes de realizar modificaciones, ampliaciones o nuevos proyectos.
🏗️ INGENIERÍA Y OBRA CIVIL
Levantamientos de estructuras, obras, infraestructuras y elementos cuya geometría requiere un elevado nivel de detalle.
Puede utilizarse tanto en fases de proyecto como para control de ejecución y documentación As-Built.
🚆 INFRAESTRUCTURAS FERROVIARIAS
El escaneado láser permite documentar con gran detalle vías, andenes, estructuras, túneles, estaciones y otros elementos ferroviarios.
Combinado con topografía convencional resulta especialmente útil para levantamientos geométricos, control de obra y documentación del estado existente.
🏛️ PATRIMONIO Y ELEMENTOS SINGULARES
La captura masiva de información permite documentar geometrías complejas sin necesidad de medir manualmente cada elemento.
Es especialmente interesante para edificios históricos, fachadas, estructuras y elementos arquitectónicos singulares.
DE LA REALIDAD AL PROYECTO
El objetivo no es únicamente obtener una nube de puntos.
Transformamos los datos capturados en información útil para el proyecto.
REALIDAD → ESCANEADO 3D → NUBE DE PUNTOS → CAD / BIM
A partir del levantamiento podemos generar:
• Nubes de puntos 3D
• Plantas
• Secciones y perfiles
• Alzados y fachadas
• Planos DWG / DXF
• Mediciones geométricas
• Modelos digitales
• Documentación As-Built
• Información de base para CAD y BIM

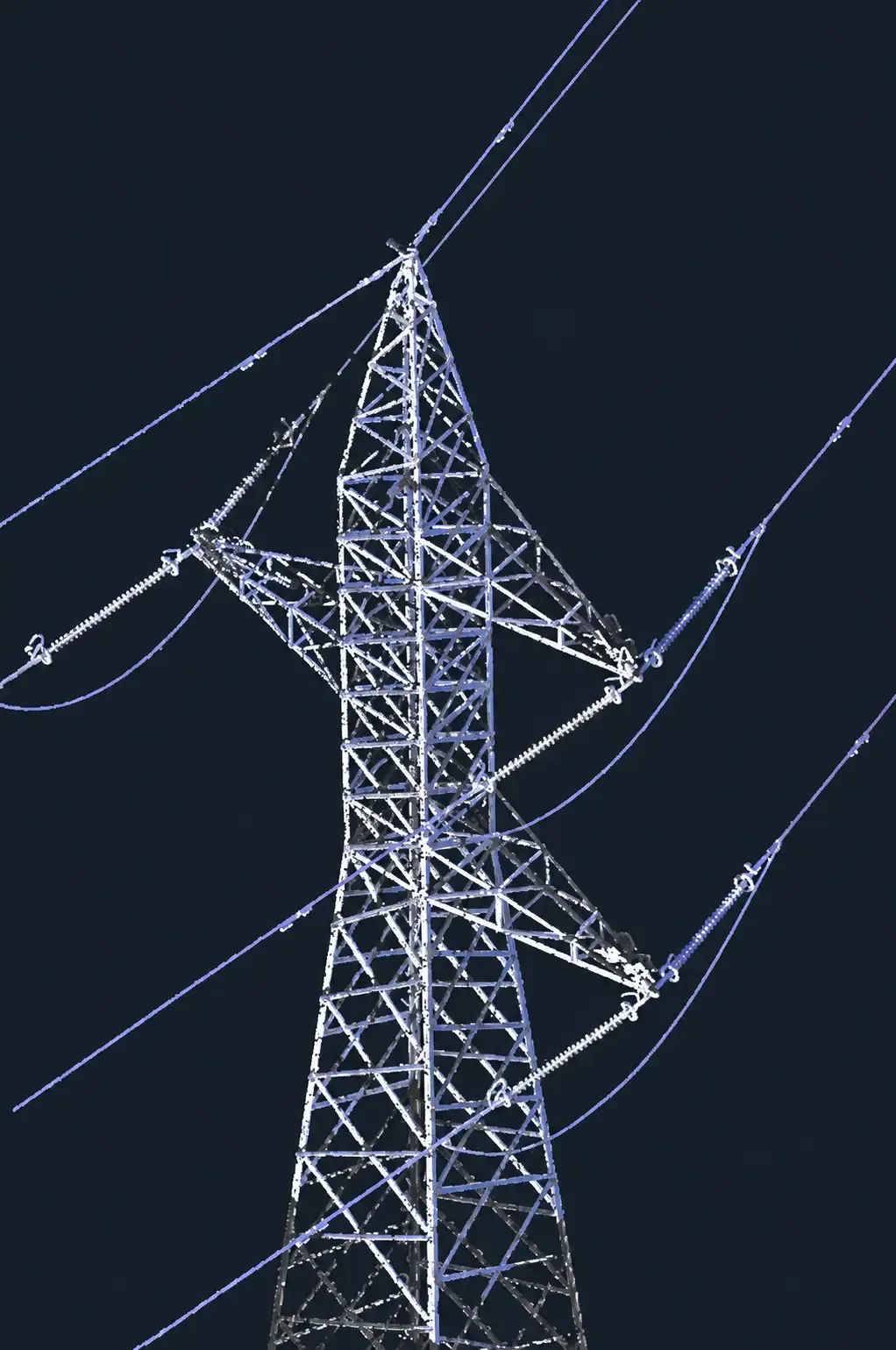

NUBES DE PUNTOS
La nube de puntos constituye un registro tridimensional del estado real en el momento del levantamiento.
Sobre ella es posible consultar coordenadas, distancias, alturas, diámetros, secciones y otras dimensiones sin necesidad de regresar físicamente al emplazamiento para muchas comprobaciones posteriores.
Los datos pueden entregarse en diferentes formatos compatibles con los principales programas de ingeniería, arquitectura, CAD y BIM.
E57 · LAS · LAZ · RCP/RCS · DWG/DXF
Los formatos finales se adaptan a las necesidades de cada proyecto.
¿ESCÁNER LÁSER 3D O SLAM?
Disponemos de diferentes tecnologías de captura y seleccionamos la más adecuada para cada trabajo.
- ESCÁNER LÁSER 3D
Especialmente indicado cuando se requiere elevada precisión, control geométrico y documentación detallada de estructuras, instalaciones o infraestructuras.
- SLAM
Permite realizar una captura móvil muy rápida mientras el operador recorre el espacio, resultando especialmente eficiente en edificios, interiores e instalaciones extensas.
¿Y SI EL PROYECTO NECESITA AMBOS?
Podemos combinar escáner láser 3D, SLAM y topografía convencional dentro de un mismo levantamiento.
No se trata de utilizar una tecnología determinada, sino de elegir el sistema de medición más adecuado para la precisión, extensión y finalidad de cada proyecto.
TECNOLOGÍA DE ESCANEADO 3D

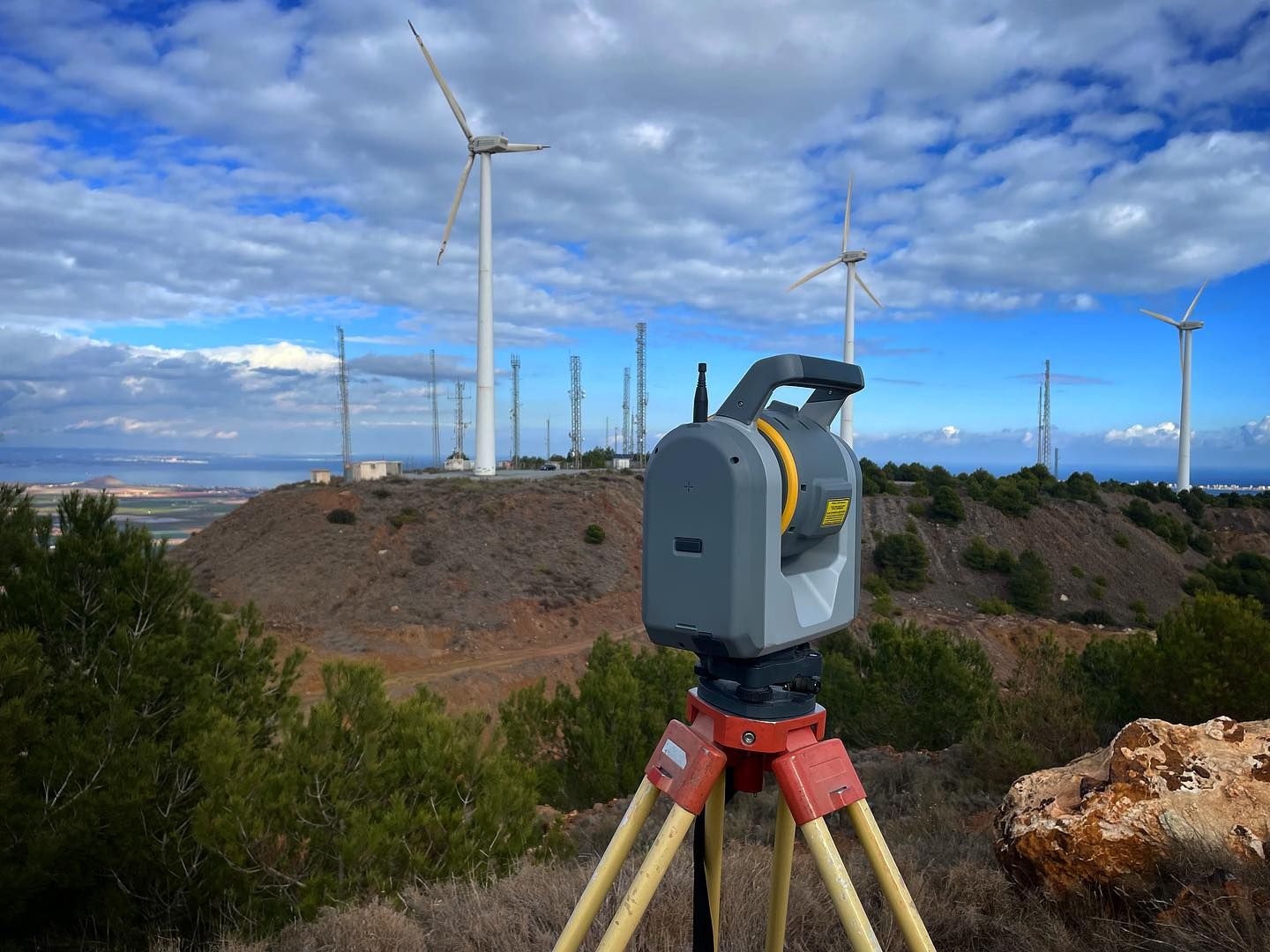

Trimble SX10
Para trabajos que requieren control topográfico y captura tridimensional utilizamos tecnología de escaneado integrada con instrumentación topográfica.
La Trimble SX10 combina funciones de estación total con captura mediante escáner y obtención dev fotografías, permitiendo integrar observaciones topográficas y nubes de puntos dentro de un mismo flujo de trabajo.
Esta combinación resulta especialmente interesante para trabajos de ingeniería, estructuras, industria, obra civil y ferrocarril.
¿NECESITAS UN LEVANTAMIENTO 3D?
Estudiamos las características del proyecto y seleccionamos la metodología de captura más adecuada: escáner láser 3D, SLAM, estación total, GNSS o una combinación de diferentes tecnologías.
El objetivo es obtener la información necesaria con el nivel de precisión adecuado y entregarla preparada para su utilización en ingeniería, arquitectura, CAD o BIM.
DIEDRO ANÁLISIS TÉCNICOS
Topografía · Escáner láser 3D · SLAM · Drones · LiDAR · Nubes de puntos
Albacete · Trabajos en toda España
